Layar njaba P4

Modul Luar LED / Kabinet - KARA P4 (Draft Spesifikasi Teknis)

Parameter Optik

● Jarak Piksel: 4,0 mm
● Jinis LED: SMD1921 (padhang dhuwur, anti banyu)
● Konfigurasi LED: 1R1G1B
● Padhang: 4500–6000 nits (gumantung versi)
● Rasio Kontras: ≥ 5000:1
● Sudut Pandang: 140° (H) / 120° (V)
● Refresh Rate: 1920–3840 Hz
● Warna Tampilan: 16,7 yuta
● Visibilitas ing njaba ruangan: Gambar sing cetha sanajan ing srengenge langsung

Modul LED

● Ukuran Modul: 320 × 160 mm
● Resolusi Modul: 80 × 40 piksel
● Cara Scanning: 1/10 utawa 1/8 (gumantung saka IC driver)
● PCB: 4-6 lapisan, desain tahan kelembapan
● Driver IC: ICN utawa MBI seri (stabilitas dhuwur, kelip-kelip kurang)

Kabinet

● Ukuran Kabinet Standar: 960 × 960 mm utawa 640 × 640 mm (gumantung model KARA)
● Material: Die-cast aluminium utawa baja galvanis
● Desain Struktur:
o Mekanisme kunci cepet
o Pangopènan ngarep utawa mburi didhukung (gumantung versi)
● Bobot: 23–32 kg saben lemari
● Proteksi Ingress: IP65 (ngarep) / IP54 (mburi)

Parameter Listrik

● Tegangan Operasi: AC 110–220V, 50–60Hz
● Konsumsi Daya Maksimum: 600–850 W/m²
● Konsumsi Daya Rata-rata: 200–300 W/m²
● Power Supply Brand: MeanWell utawa padha
● Suhu Operasi: –20°C nganti +50°C

Sistem Kontrol

● Kertu Kontrol sing Didhukung: NovaStar, Colorlight, Linsn
● Fitur Proteksi: Proteksi surge lan proteksi gangguan EMC
● Sinyal Input sing Didhukung: HDMI, DVI, SDI, CVBS, VGA (liwat prosesor video)

Reliabilitas & Umur

● Umur LED: ≥ 100.000 jam
● MTBF: ≥ 10.000 jam
● Tingkat Gagal Piksel: < 0,0003
● Dirancang kanggo resistensi UV, anti-oksidasi, lan panggunaan ruangan kabeh cuaca

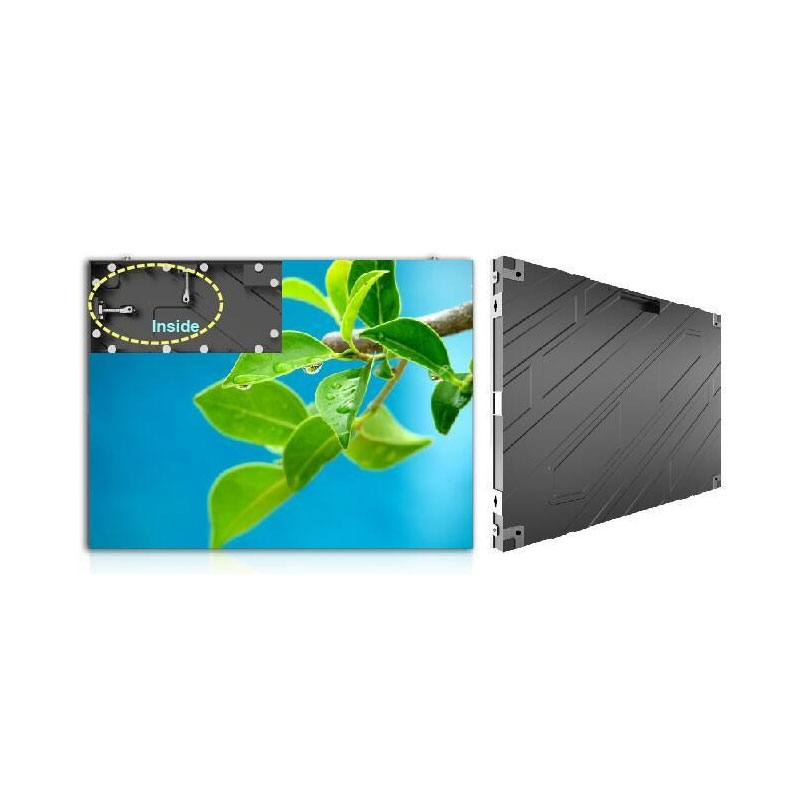

LED P4 Ukuran Kabinet (W × H): 960 × 960 mm (KARA)

Kabinet aluminium dilengkapi kertu kontrol, modul LED, kabel sinyal, lan sumber daya 5V–60A khusus; kalebu dibangun ing penggemar cooling

Rating proteksi: IP65 (ngarep), IP54 (mburi) - tahan udan, kelembapan, bledug, jamur, listrik statis, lonjakan kilat, arus liwat, short-circuit, over-voltage, lan kurang voltase
Tampilan driving IC: ICN2037

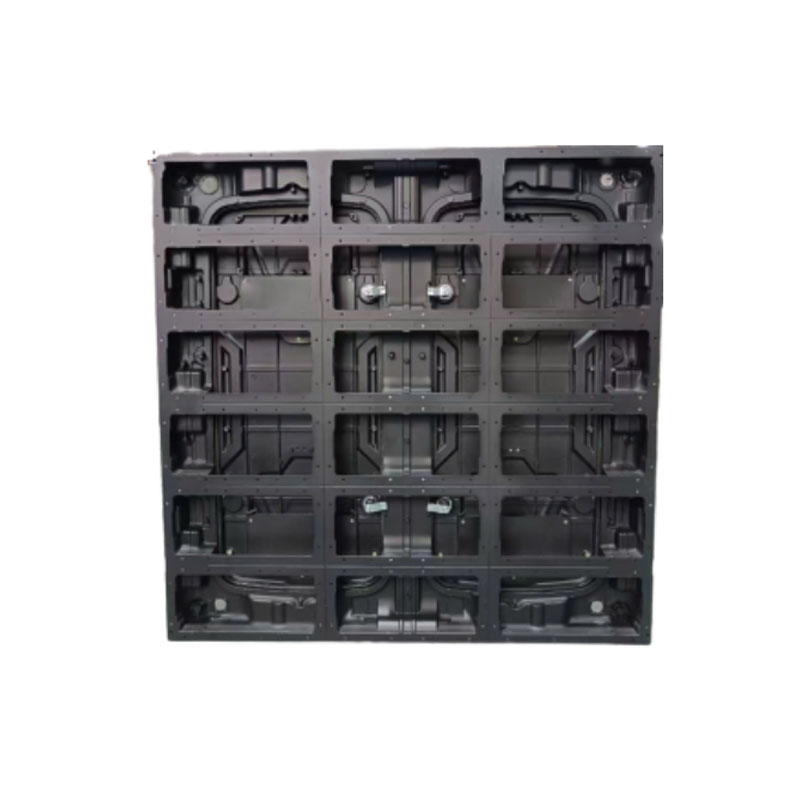

Pigura kabinet anti banyu dirancang kanggo ngamanake lan nglindhungi tampilan LED
Ketebalan: <0,1 mm
Bahan: One-piece die-cast aluminium
Ukuran Kabinet: 960 × 960 mm

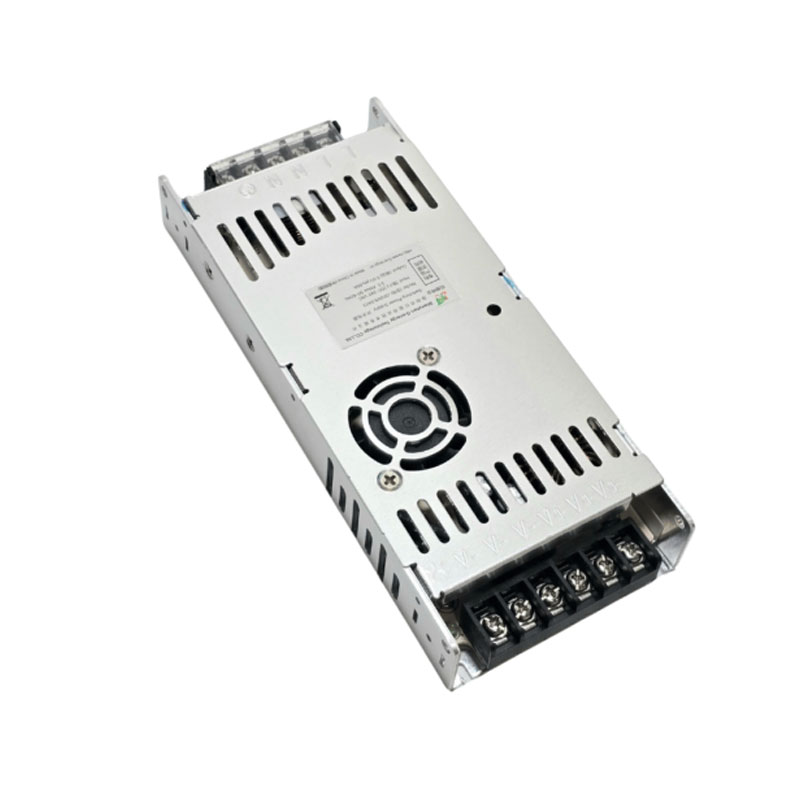

CZCL 5V 60A Power Supply – Model A-300AFE-5

Output Daya: 300W, desain efisiensi dhuwur kanthi omah kompak lan boros panas sing apik, njamin operasi jangka panjang sing stabil
Efisiensi: > 86%
Faktor Daya (PFC): > 0,96
Pilihan Tegangan Output: 3.8V, 4.2V, 4.5V, 5V, etc.
Suhu Operasi: -25°C nganti +70°C
Proteksi: Over-current, over-voltage, over-temperature, short-circuit
Efisiensi dhuwur lan kinerja stabil jangka panjang
Rentang Tegangan Input: 180–264 VAC
